RFID校园物联网实训解决方案
实训箱目标
物联网RFID实验箱是物联网相关专业教学与科研紧密结合的核心实验设备，能够充分满足学生和教师的学习和研究RFID技术需求。
目标：
培养面向RFID满足社会需求的物联网人才。
RFID实训箱概述
通过感应器件，物联网产业正在迅速崛起(RFID射频识别设备、各种传感器件等。)和无线网络极大地改变了我们的日常生活。物联网技术通过所有的材料和产品RFID射频识别、各种传感器或其他嵌入式设备是继计算机、互联网和移动通信之后的另一场信息产业革命。
随着通信技术、计算机技术和物联网技术的快速发展，具有网络通信、计算机和物联网知识的通用人才已成为市场需求的热点。为了进一步适应物联网技术的发展和相关人才市场的需求，我们建议高校和各类职业培训学校在计算机和通信专业开设物联网相关课程，并建立与课程教学相匹配的物联网信息平台实验室。其意义在于：提高教学科研水平，促进学生就业，提高学校竞争力。 射频识别即RFID(Radio Frequency Identification)该技术，又称无线射频识别，是一种无线识别技术，无需识别系统与特定目标之间的机械或光学接触，即可识别特定目标并读写相关数据。低频常用(125k~134.2K)、高频(13.56MHz)、超高频(902MHz~928MHz)，微波(2.45GHz)等技术。以此为核心RFID培训箱方案是中国第一个专注的方案RFID全协议全应用解决方案。它不同于简单RFID通过正确的阅读和写作实验RFID学生可以全面解读各协议，支持主流应用开发方案RFID读写器全协议的操作、常用应用软件的编程设计和实用的物联网应用设计；同时，我们提供整体解决方案，包括设备、教材、培训和服务；实验内容丰富，包括验证实验、设计实验和综合应用实验，可用于日常教学、课程设计和毕业设计，为学生提供毕业实习环境。实验室解决方案具有以下特点：RFID协议全面，解决方案完整，实验内容丰富。
RFID实训箱特点
RFID培训箱是模块化结构的整体解决方案，结合读写器硬件、命令分析和应用层的特点，进行分层设计、整合实施、扎根应用和教学。
一、 前端RFID读写器包括：
1.低频读卡器:低频标签的读取操作可以实现；
2.高频读写器:支持符合要求ISO/IEC 15693、ISO14443A/B、ICODE UID主流电子标签协议(TI、NXP、ST、INFINEON、FUJITSU...)，可读写各种标签等个性化操作，支持透明命令(为配合和支持，配合和支持未来标签的新功能和各厂商标签的特点)；
3.超高频读写器:支持符合要求EPC CLASS1 G2(ISO18000-6C)、ISO18000-6B标准电子标签，支持块写快锁，EAS、长EPC、协议功能，如隐私操作；
4.有源读写器:能实现有源标签的读写操作，低频激励，定位准确；
二、电子标签认知、制作系统：
1.电子标签认知:列出40多种常见类型RFID每个标签都给出样品和说明，介绍电子标签的包装形式和主要用途。
2.电子标签制作系统:学生自己制作标签，加深对RFID理解电子标签。
三、 读写器命令分析
主要包括高频、超高频读写器的通信协议和命令分析，主要是加深学生学习读写器的底层命令RFID理解和开发适当的应用。
四、 应用系统设计与实践

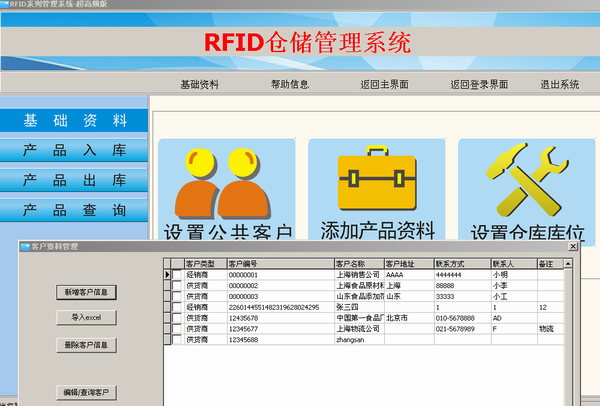

该系统软件包括门禁系统、防伪溯源、仓储管理系统、交通会员卡管理系统、会议登录系统等。 所有子系统都包括行业应用和源代码。仓储管理界面如下：
RFID实训箱宗旨
综合技术：物联网不涉及太多新技术。它涉及的硬件、软件和网络大多是现有技术的综合应用； 无线为根:物联网大多是物与物之间快速准确的识别，所以RFID读写器是构建物联网的基础；应用第一：物联网来自应用程序，服务于应用程序技术研究没有实际应用需求；跨学科：物联网是跨学科、跨行业的，用户和研究人员必须熟悉和掌握各种现有技术，并能够综合应用。
三读写器实验目录
实验箱安装及连接说明
驱动安装说明书
UHF超高频实验
实验一 超高频读写器的基本理解
实验二 Gen协议下的标签数据读取实验
实验三 Gen协议下的标签数据写在实验中
实验四 Gen2协议下的标签密钥和数据读保护
实验五 Gen在协议下设置读保护，EAS，掩膜、销毁、隐私操作
实验六 18000-6B标签操作
实验七 读写器功率对标签读取距离影响实验
实验八 读写器的频率影响标签的读取距离
实验九 探讨标签角度对标签读取效果的影响
实验十 标签频点分析实验
实验十一 三种工作模式实验(主动模式、响应模式、触发模式)
HF高频实验
实验一 高频读写器的基本认知
实验二 IS014443A协议下标签数据读写实验
实验三 IS014443A密钥操作实验在协议下
实验四 ISO144443A协议下标签加值减值实验
实验五 ISO144443B标签读写实验在协议下
实验六 标签角度对标签读取效果的影响实验
实验七 IS015693协议标签数据读写实验
实验八 IS015693协议标签AFI，DSFID读写和块锁定实验
LF低频实验
实验一 低频读写器实验
实验二 低频标签的渗透性实验
有源实验
实验一 读写有源标签的操作
实验二 有源标签低频激励定位实验
RFID培训箱相关课程
物联网实验室可为物联网、软件工程、计算机应用、通信原理、射频识别技术、微机原理等专业和课程提供科研、教学和实践功能 、多媒体信息处理 、数字信号处理 、射频通信电路 、网络编程技术 、物联网工程导论数字与模拟信号 、网络安全、物联网应用系统设计 、数据结构 、物联网数据处理，物联网系统结构 、嵌入式系统设计 、信息安全 、数字电路和逻辑设计 、传感器技术数据库系统 、无线传感器网络 、无线通信网络、单片机原理与开发等。
RFID实训箱清单
(1)RFID读写器
125KHz频率，UKB接口方式
一台高频读写器：13.56MHz，支持ISO/IEC 15693、ISO14443A/B、ICODE UID协议，USB接口
902-928超高频读写器MHz，支持EPC CLASS1 G2(ISO18000-6C)、ISO18000-6B支持韦根的协议，RS232，RS带触发的485接口。
一个超高频读写器:支持2.45GHz频段。
一个低频激励器:125K低频激励
(2)RFID电子标签认知系统
包括不同包装的电子标签，带图片和文字说明
(3)RFID电子标签制作系统
包括焊接工具套装、防静电手套、标签原材料及操作说明书
(4)命令分析手册
包括高频、超高频命令分析和源代码
(5) 应用教学系统
包括教学各子系统的应用说明和源代码
