1.系统功能概述
— 本智能停车场系统具有以下详细特点：
— 使用方便快捷。
— 灵敏可靠的系统。
— 设备安全耐用。
— 能够准确区分自有车辆、外来车辆和特种车辆。
— 立即收取停车费等相关费用，增加收入。
— 长期客户提前收取停车费。
— 防止拒交停车费。
— 防止收费人员徇私舞弊，乱收费。
— 自动化设计，快速进出车辆，提高档次和效率，提供优质、安全、自动的停车服务。
— 节约管理人员费用，提高工作效率和经济效益。
— 使用Gyc新概念停车场智能管理系统的停车场项目将充分体现
几个特点。
2.系统的基本功能和特点
— 各种读感器完全兼容。Motorola、HID、Mifare、Legic、EM 等，读卡距离1m、3m-5m、10m 可选。
— 智能卡具有防水、防磁、防静电、无磨损、信息储存量大、保密度高、一卡多用等特点。
— 无需接触智能卡操作刷卡，操作更方便。
— 有多种收费或不收费的管理方式，如长期卡/月租卡/临时卡/。
— 支持各种收费规则。如:按月收费、按时收费、按次收费、按时收费等。
— 支持多种进出方式。如:一进一出、单进单出、多进单出、多进多出等。
— 全中文菜单操作界面，操作简单方便。
— 完善的财务管理功能，自动形成各种报表。
— 临时车全自动出卡，减少人员操作，自动化程度高。
— 滚动式 LED 中文电子显示提示，让用户和管理者一目了然。
— 图像捕捉和比较功能。独特的车牌号输入显示系统，严格控制持卡人的进出行为"一卡一车"大大提高了停车场的防盗措施。
— 实时监控功能。无车辆如时进入，可在监控计算机上实时监控进出口车辆及一切活动。
— 自动提示出卡系统存卡量不足。
— 具有防抬杆、全负荷、光电控制和精确平衡系统的优质挡道门。
— 数字车辆检测系统具有高可靠性和适应性。地感防砸车装置可保证，只要车辆在闸杆下，闸杆不会落下，车辆离开后闸杆会自动落下。
— 脱机操作功能。每个出入口都有一个网络功能，以确保数据的一致性。当网络断开并脱机时，除图像捕获和比较功能外，所有其他专业停车场功能都可以完成，网络连接和数据自动恢复。
— 它可以与门禁和一卡通系统集成。让您轻松控制系统，实现您复杂周密的规划。
3.设计目标和原则
3.1、目标
— 方便、快捷、准确的收费和全显示服务功能；
— 车辆保管的安全功能；
— 经济合理的运营成本；
3.2、原则
— 树立新的物业管理形象；
— 先进成熟的技术设备，确保系统运行安全、可靠、稳定；
— 完善的管理体系，最大限度地防止收费流失；
— 合理布局，提高系统服务质量，缩短服务时间，增加现场停车流量和收入。
— 实用、实时、完整的原则；
— 可扩展性和易维护性原则。
4、管理体制
管理体系的总体思路是现场无人看管，完全智能化。管理人员可以在车场环境的任何固定地点完全控制车场，完成各种统计、监控、报警、引导等功能，大大降低了管理人员的劳动力，为业主提供了新的现代氛围。
5.收费制度和标准
在收费制度方面，因为Gyc先进性、可靠性、类型停车场管理系统设计理念
灵活性，用户可以自由设置收费系统，一般有以下几种:
— 按月收费：有效期内无限进出；
— 按次收费：按车辆进出次数收费；
— 现金收费：按停车时间缴费；
— 在收费标准方面，投资经理可以用授权卡设置和调整软件。确定软件密码的使用权限，以保护数据的安全。
6、Gyc图像识别系统
Gyc智能图像识别系统是世界上最新一代的车辆综合识别技术(射频卡+图像识别)引入停车场智能管理系统，形成以计算机网络管理和控制为核心的综合性高科技产品，技术高效、准确、安全、可靠。它的出现使停车场管理系统更加强大，有效地消除了偷车、偷车的现象，最大限度地保证停车场管理者和用户的安全。
该系统的彩色摄像头安装在入口和出口处。当车辆进入现场读卡时，拍摄车辆图像，并将车主持卡的信息存储在计算机数据库中。车辆出现时，摄像系统再次工作，拍摄出场车辆，调出进场图像，并在计算机屏幕上显示确认，有效防止车辆被盗。管理者可以随时监控出口状况，这是目前最先进的水平。保存了常驻车、月租车、临时车进出场的图像。查询时使用。
7、Gyc 由图像对比系统组成
该系统主要由高清背景光补偿摄像头、广角自动光圈镜头、屏蔽、室外支架、聚光灯、视频捕获卡、图像处理软件等组成。镜头采用自动光圈，方便图像信号自动调整图像亮度，广角类型是为了扩大摄像头的范围。当环境光线太暗时，聚光灯提供摄像头照明。视频捕获卡具有图像捕获和图像压缩存档。
8、Gyc图像识别系统的主要功能
— 提高效率：减少车型和车牌的识别和读写时间，提高车辆的交通速度。
— 防止盗车:图像对比与 IC 卡片配合使用，完全达到防盗车的目的。
— 防止资金流失 ：进出图像存档，消除免费车辆谎报。
— "一卡一车" ：严格控制持卡人进出停车场的行为，符合要求"一卡一车"。
9、Gyc 图像识别系统的组成
该系统采用视频捕卡和感应式 IC 采用计算机网络控制的卡停车场管理系统，形成完整的停车场管理系统。该系统在停车场出入口安装摄像机。当车辆进入现场时，拍摄进入车辆的图像，并将图像存储在计算机中；当车辆读卡时，拍摄出入车辆的图像。同时，自动调出进出车辆的图像，对进出车辆的图像进行比较，确定是否为同一辆车。如果相同，按下返回按钮，门将升起，车辆可以出现。车辆出现后，所有进出车辆的图像都存储在电脑中。
10、Gyc图像识别系统的工作环境
正常光(100~800 在流明条件下，车辆综合识别概率不低于 99.5%。系
工作环境温度-20~+50、小雾、小雨、小雪(能见度) 50 米外)及 7 大风中可靠工作等级以下。
系 统 的 构 成 与 设 计
1、系统设计
— 根据贵车场的实地情况和贵方提出的要求，现为您设计一套适合贵车场管理的方案供参考，详见以下几点：
— 停车场不仅管理月租卡车辆的收费，还收取外来临时车辆进入的费用。这个停车场有一个入口，一个 出口。安装在停车场入口处 1 入口设备安装在出口 1 同时在出口设置出口设备 1 并安装收费中心 1 智能停车场收费系统。
— 该系统使用感应卡读卡器来区分停车场的用户，因为停车场的用户可以使用特定的感应卡进出停车场。该系统采用视窗操作，用户可以轻松掌握该系统的操作。
— 为有效完成临时卡、月租卡挂失处理，防止犯罪分子偷停车卡后进入停车场偷车，采用图像捕捉卡将入口处摄入的车辆图像存储在计算机硬件中。当车辆出现时，计算机会自动调出该图像和车辆图像手动识别后，确认同一卡号，同一车辆放行；异人报警。
— 停车场收费:年租卡、月租卡的销售和临时卡的授权由出口收费处的收费电脑和台式读写器完成。
2.系统拓朴结构
智能停车场管理系统可采用各种网络拓扑结构，服务器和管理站为局域网（LAN）计算机以下位机的形式连接 RS485 总线连接简单，投入使用快，系统稳定性好。投资回报率最高。
【注：】
对于停车场系统，每个服务器都是真正的业务主机，负责停车场的关键任务，数据访问速度值得关注，但数据安全不容忽视，一旦硬盘故障或数据丢失或损坏，企业将遭受巨大损失。由此可见，这种服务器存储的数据价值远远超过机器本身的价值。SQL 服务器选型不容忽视。对于停车场工作站，选择处理器可以关闭整个系统的响应速度。对于只有一个出口的停车场系统，只需要一台计算机管理。如果有多个出口系统，临时车辆较多，每个出口必须放置一台计算机，并有保安值班。处理紧急情况。
网络集线器负责整个网络的数据联系过程。发行中心的主要目的是集中发卡和统一管理；服务器通常放置在财务室。
一级网络为 RS485 总线系统分布主要为各出入口控制器提供通信，采用读卡数据，二级网络为 LAN 以太网星形连接，计算机与计算机之间的通信和数据存储，SQL 服务器负责数据查询和处理查询和处理、网络资源分配和权限分级审查。
4.系统工作流程
4.1.进出场流程图

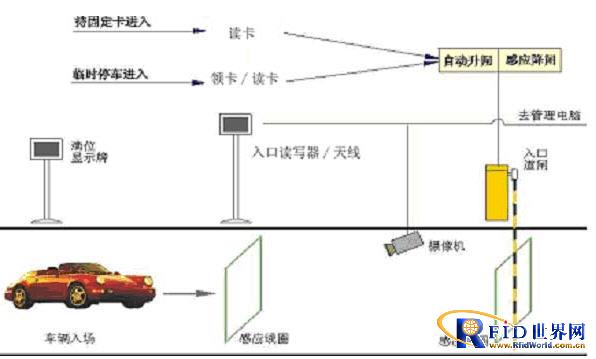

4.2.进场示意图
说明：
— 入口部分主要由入口票箱(包括非接触式无源射频卡读写器)组成IC 卡出卡机、车辆检测器、对讲机)、入口读卡器、自动门、车辆感应线圈、显示牌、彩色摄像头。
— 临时车辆进入停车场时，车道下的车辆检测线圈检测车辆到达。入口处的票箱显示屏灯光提示司机按钮取卡。司机按钮，票箱内的发卡机发送一个 IC 卡，通过输卡机芯传输到入口票箱出口，完成读卡过程。同时，启动入口摄像头，记录车辆图像，并根据相应的卡号存储在收费管理办公室的计算机硬盘中。司机取卡后，自动道闸起栏放行车辆，车辆检测线圈后道闸自动放下栏杆。
— 月租卡车辆进入停车场时，距离入口读卡器 5M可自动感应刷卡，同时启动入口摄像头，记录车辆图像，并根据相应的卡号存储在收费管理办公室的计算机硬盘中。
— 若有效，自动路闸起栏放行车辆，车辆检测线圈后自动放下栏杆。
— 若无效，则不允许入场。
— 当现场停车位满时，入口满位显示屏显示"满位"，并自动关闭入口读卡系统，不再发卡或读卡。
4.3.出场示意图
说明：
— 出口部分主要包括收费管理计算机、出口读卡器、自动门、车辆检测器和感应
由线圈、彩色相机和报表打印机组成。
— 临时车驶出停车场时，司机会在出口处非接触式 IC 卡交给收费员。收费员刷卡后，收费电脑会自动计算应付费用，并通过收费标志提示司机支付的金额。
— 收费员收费与图像对比确认后，按确认键自动道闸栏杆升起。
埋在车道下的车辆检测线圈后，自动道闸栏杆自动落下，收费
大脑将车辆信息记录在付费数据库中。
— 当月租卡车驶出停车场时，司机将月租卡从入口读卡器 50 cm处可以感应刷卡，管理系统可以判断其有效性。同时，系统自动调出的入口图像进行手动比较。如果月卡有效，自动路闸栏放行车辆，车辆传感器检测车辆通过后栏杆自动落下；
— 若无效，则不允许放行。
— 领导和计划部门可以总结各种数据供参考。同时完成停车场月租卡的销售功能和临时卡的授权。
— 收费管理计算机是整个停车场收费管理系统的最终权限管理部门控制，通过RS-485 除了接口、出入口控制器和发卡机通信外，还负责向报表打印机和收费显示屏发出相应的控制信号，完成同一卡号入口车辆图像与出口车牌的比较，读写用户射频卡，查询打印报表，统计分析和系统维护。
系 统 主 要 设 备 简 介
1、档车器
快速自动门安装在停车场的出入口。集光、电、机械控制于一体的机电一体化产品，由箱体、油浸电机、减速机构、保护机构、传动部件、栏杆、电子控制等组成。
(1) 机 箱：结构坚固，防雨、溅水保护。外壳可以用专用钥匙轻松打开和拆卸，并专门设计了一套卸载装置，以防止外力损坏。采购标准采用多种电气机械保护功能，创新设计的停电解脱机构。色彩鲜艳的国际外观设计具有很强的警示效果。外部涂层可两年不褪色；
(2) 电机：采用特殊密封的油浸式电机，保证室外工作环境具有开关停控功能；
(3) 电子控制部分:以光电开关代替行程开关为定位控制，全电路采用无触点控制，接口控制方式多种多样:按钮开关、红外或无线遥控、计算机监控、弱电控制强电、内置单片机微机处理芯片、智能逻辑控制处理功能。
— 专门设计卸载装置，防止外力损坏；
— 专门设计一套平衡机构，确保运行轻、稳定、输入功率低；
— 增加应急手动装置，防止事故发生；
— 增加防砸车控制系统，确保车辆安全；
— 全电路无触点控制系统，确保车辆安全；
— 一系列专利产品，保证不同类型客户的需求；
— 色彩鲜艳的国际标准化外观设计，警示效果强。
技术参数：
外部尺寸:350(长)×350(宽)×1100(高)mm
栏杆长度：3~3.5m
开关时间：1.2～2S
电源电压：AC220±10% V
电源频率：50~60 Hz
电机功率：64W
整机重量：72KG
环境温度：-40~+75℃
杆臂转角：90°
2.车辆自动检测器
本设备采用RFID915M当装有射频卡的车辆在距离读写器5时，超高频远距离读写器M读写器通过路面上的地感装置时，会发送读卡命令，自动收集车辆卡信息。如果信息与数据库预留一致，则自动释放；如果信息不一致，系统将被禁止。
3、出入口控制主机
出入口控制主机是充分发挥系统功能的关键外部设备，是智能卡与系统沟通的桥梁。基本结构：骨架底盘、智能卡读写器、可选设备：中文电子显示屏、语音提示报价器、对讲系统、入口控制器、出口控制器
吞卡机。
(1) 骨架底盘：密封设计，烤漆精美，可选用标准型或迷你型。
(2) 智能卡读写器：安装在出入口控制器和计算机上，是智能卡与系统沟通的桥梁，负责读写智能卡。
(3) 电子显示屏： LED 显示收费金额。在业余时间显示时间日期、欢迎语言或其他系统相关提示信息。
— 采用全进口 LED 发光管，保证亮度；
— 采用全进口集成块和单片机，确保编程可靠，修改方便；
— 全中文滚动显示，内容丰富；
— 防雨设计，确保全天候可靠运行；
— 板块设计、维护、更换方便，不影响系统运行
— 深色底设计，增加显示量。
(4) 语音报价提示：安装在出口控制器正面，配备电子显示功能，以语音形式提示，引导用户科学使用停车场。向司机报告停车时间和支付金额，提高系统支付的透明度，公平可信，减少摩擦，避免操作人员或多或少收费。
(5) 对讲系统：对讲系统安装在出入口控制器上后，工作人员可以提示和指导用户使用停车场，用户也可以询问相关信息，以便及时联系。自动出卡机：临时停车者取卡。在停车者驾驶到入口控制器之前，数字车辆检测器自动检测车辆的存在。停车者按键取卡（取卡、一车一卡），停车者取卡读卡，存卡量不足。
现场实施图自动收费系统
