ESD防静电门禁系统
一、系统概述
随着电子工业的快速发展，对电子设备和部件的质量提出了越来越高的要求。这样，在电子设备生产的早期阶段，员工的静电测试尤为重要，同时实现员工身份的自动识别。Smartkey静电测试人员识别管理系统正好满足这一需求。
该系统集计算机技术、网络通信技术于一体ESD集技术、自动控制技术和感应卡技术于一体，实现员工身份自动识别和静电测试的快速通过。适用于研究所、实验室、工厂等重要场合的通道口静电测试控制。
二、系统需求分析
系统需求分为以下三种情况：
①卡验证合法后，员工可以通过三棒门。要求在即时记录中显示合法或非法的卡验证记录，以及员工通过三棒门的记录；
②当卡合法和脚的静电测试通过时，员工可以通过三棒门。需要在即时记录中显示卡验证的合法或非法记录，脚的静电测试通过或未通过，员工通过三棒门的记录；
③当卡合法且手脚静电测试通过时，员工可以通过三棒门。要求在即时记录中显示卡验证的合法或非法记录、手静电测试通过或未通过的记录、脚静电测试通过或未通过的记录、员工通过三棒门的记录。
三、系统组成
系统由静电测试人员识别管理软件、可编程逻辑控制器、门控制器、读卡器、三棒门、静电测试仪、红外探头和485转换器组成 。
1.静电测试人员识别管理软件
用于增加员工信息、发卡、分配员工权限、实时显示员工静电测试和通过三棒门，并通过通道查询相关人员。
2.可编程逻辑控制器
可编程逻辑控制器是整个系统的‘心脏’。它不仅实现了员工身份的自动识别，还完成了与静电测试仪的系统联动。可编程逻辑控制器上的继电器动作，驱动门，使员工通过，当卡合法且静电测试通过时。32位可编程逻辑控制器ARM9芯片和嵌入Linux由操作系统开发，集成PLC该控制器具有与计算机通信的485接口和一个功能TCP/IP存储10万张卡片和10万张记录的网络接口。通过SKDC门端控制器可以与所有控制器一起实现Smartkey读卡器，包括按键读卡器和指纹读卡器的通信。
3.门端控制器
门端控制器是连接可编程逻辑控制器和读卡器的桥梁，负责准确上传读卡器读取的卡号到可编程逻辑控制器。
4.读卡器
读取非接触式感应卡的序列号。
5.三棍闸
通道口管理设备，当员工身份合法、静电试验通过时，开门，允许员工通过；否则不能通过。
6.静电测试仪
用于测试员工手脚静电值的仪器。
7.红外探头
探测员工是否通过三棒闸。
8.485转换器
可编程逻辑控制器可直接通过TCP/IP连接到计算机。当控制器通过485总线与计算机通信时，需要在计算机端添加485转换器，将485信号转换为232信号，然后进入计算机串口。

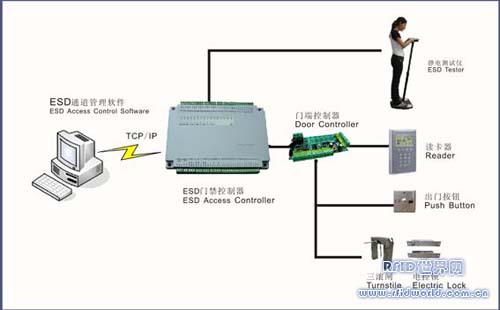

四、系统网络图
系统网络图显示了可编程逻辑控制器与静电测试仪、读卡器、三滚闸和红外探头的连接。
