1.项目背景及意义
1.1系统背景
由于人员多，管理难度大，容易产生管理漏洞，造成不必要的管理问题；此外，工厂本身也是易燃易爆区，容易造成危险，造成不可弥补的损失和后果；此外，工厂规模大，如果人员管理松懈，无法追究责任，使肇事者侥幸，不注意，导致问题更严重，工厂制度将难以完善。
1.2项目意义
从化工厂实际人员管理问题的角度出发RFID工厂人员管理定位系统，重点解决工厂全体员工管理问题，实现简单的人员区域定位，方便管理人员，同时解决工厂管理问题，严格管理工厂工人，减少事故，确保工人安全，避免事故造成的经济损失，提高工厂的声誉，为工厂带来更大的效益。
2.系统介绍
2.1系统简介
该系统采用无线传感网络和RFID通过安装射频识别技术RFID根据工厂人员管理的实际情况，开发了一套完整高效的智能管理系统。
2.2系统特点
(1)RFID先进的设备技术
RFID电子腕带技术可以通过外部材料读取数据；使用寿命长，可以在恶劣环境下工作；读取距离更远；可以快速写入和访问数据；腕带内容可以动态变化；多个标签可以同时处理；腕带数据访问具有密码保护和更高的安全性；腕带附着物可以跟踪定位。
(2)该系统成熟度高
具有低成本.低功耗.不依赖其他系统，具有稳定性和保密性的特点。充分考虑网络.主机.操作系统.设计数据库的可靠性和安全性。
(3)兼容性和可扩展性好
采用先进的计算机应用技术，具有良好的可扩展性。开放的系统结构和长期的生命周期可以满足未来能的需要；系统通过GPRS或者串口获得的数据可以与系统无缝连接。
3.系统介绍
3.1系统概述
1)将腕带标签分发给每个工厂带标签，标签存储唯一的标签ID作为员工的唯一标志，号码还可以存储员工的简单情况：姓名、职称、联系方式、下属部门等；
2)在行政大楼和生产车间门口安装定向分析仪（安装数量和位置根据现场情况确定，无标签信息盲区），当标签人员进入工厂或房间时，定向分析仪立即捕获标签信息，通过无线传输或其他中间设备将信号传输到系统终端，工作人员进入车间。
3)在行政大楼和生产车间安装有源固定读写器(安装数量和位置根据现场情况确定，实现无标签信息盲区的监控区域)，每个进入标签的员工通过车间读卡器自动读取标签信号，识别腕带标签持有人的身份；实现车间区域人员定位。
4)为不同部门的员工标签设置访问权限，分为行政员工腕带标签和车间工人腕带标签。设置权限后，员工只能进入允许的工厂。如果未经授权进入非允许区域，读卡器将自动识别报警提示。
5)在每个程序流程车间安装读卡器，并设置。生产工艺1车间的工人不得擅自进入工艺2车间的车间，否则读卡器进入时会报警。
6）通过读卡器的记录，可以定位员工的区域。例如，当员工A进入行政大楼时，读卡器将读取员工标签，读卡器将信息发送到上位机，记录员工的踪迹，实现员工的区域定位。
3.2功能实现
3.2.设定职工权限
1)部门权限
为每个员工分发一个腕带标签，标签内的存储可以唯一识别员工的标签ID编号还可以存储员工的简单信息：姓名、职称、联系方式、下属部门等；其他详细信息也存储在这里ID在号码对应的后台数据库中，供管理人员查询和访问。

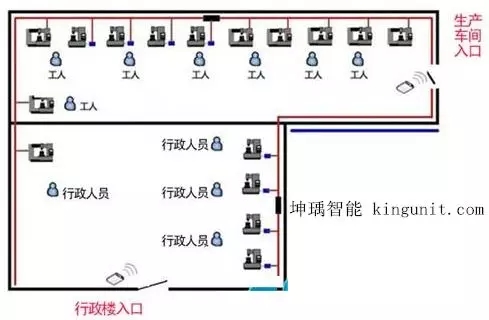

工厂内部分为行政办公楼和工厂车间区域，两个工作区域入口处安装定向分析仪读取标签信息。
由于腕带标签是有源的，信号一直在发送，每个持有腕带标签的员工在进入自己的工作范围时，读卡器读取标签内容。
读卡器读取信息后，通过通信接口将数据发送到系统上位机，与上位机中员工的信息进行比较：如果员工的信息与后台数据库中的信息匹配；如果员工不属于该工作区，即信息不匹配，读卡器读取该信号后会发出报警提示，告知管理人员该员工不属于该工作区进入，可采取相应措施。
2)车间工序权限
在工厂车间区域，每条生产线分为不同的生产工艺，如生产线1A，工序B，…，工序X等。
固定读卡器也安装在每个工序车间门口，设置员工的进入权限。例如，工序A车间的员工不得擅自进入工序B车间
当员工进入时，读卡器读取腕带信息，发送上位机，查询员工信息并进行比较。如果信息匹配，员工可以顺利通过；如果读卡器读取的信息不匹配，也会发生报警，提醒相关管理人员采取必要措施。
3.2.2.全程区域定位

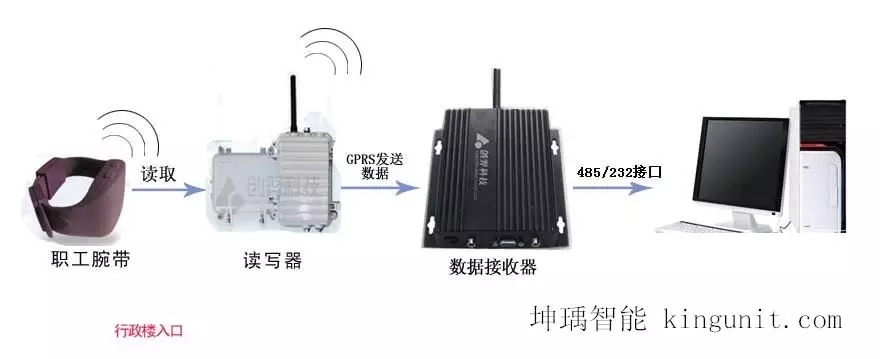

每个持有电子腕带标签的员工进入各自部门的车间时，读卡器读取腕带标签信息，读卡器通过通信接口将员工信息发送到控制端上位机。上位机记录员工的行动轨迹，可以定位员工的区域。监控人员可以通过上位机查询员工的区域位置。例如，当员工A进入行政大楼时，读卡器将读取员工标签，读卡器将信息发送到上位机，记录员工的踪迹。监控人员可以通过输入员工的唯一标识号查询员工的区域，实现员工的区域定位。读取示意图如下图所示：
3.2.3记录考勤
每个持有电子标签的员工进入各自部门的车间时，自助刷卡，读卡器读取标签信息，并将员工信息和进入时间发送到控制端上位机。上位机记录员工的进出记录，可以记录员工的出勤记录。管理人员可以通过系统上位机输入员工编号查询员工的出勤记录，方便总结。例如，当员工A进入行政大楼时，读卡器会读取员工的标签。读卡器将信息发送到上位机，监控人员可以通过输入员工A的唯一标识号查询员工A的考勤记录。
4.产品配置
4.1测温腕带电子标签
测温腕带电子标签可与读写设备一起识别人员身份和区域。可广泛应用于企事业单位.学校.养老院.医院等公共场所。实现人员考勤.人员追踪.自动进出管理。腕带采用特殊材质，设计简单，任何携带者都会感到非常舒适。该产品功耗低.使用寿命长，平均成本低。
产品性能：
工作频率：2.4GHz―2.5GHz ISM 微波段
识别距离：0-200m
工作电流：小于13mA
功 耗 性：超低功耗，更健康.更安全
使用寿命：5年
安全性能：防雷.满足工业环境要求
调制方式：GFSK
静态电流：小于2μA
工作电流：小于15mA
工作湿度：小于85%
侦测温度：-40℃ ～ +85℃
工作温度：-20℃ ～ +60℃
抗干扰性：10V/m 0.1～1000MHz AM调幅电磁波
外壳材料：高温改性ABS塑料
产品颜色：各种颜色
防护等级：IP34 防水
安装位置：手腕
4.防水读写器综合版
综合版防水读写器是在标准版的基础上增加的RJ45网卡.GPRS/GPS数据传输技术大大提高了产品的性能，其主要功能优势是防水.防雷.防冲击，满足工业环境要求。工业级支持标准RS-232.RS-485串行接口的有效识别距离可达120m，同时，最高识别速度可达200公里/小时 200 张标签。性能稳定.工作可靠，信号传输能力强，使用寿命长。
产品性能：
工作频率 : 2.4GHz―2.5GHz ISM 微波段
识别距离 ： 有效识别距离可达1200m
识别速度 ： 最高识别速度为200公里/小时
识别能力 ： 同时识别 200 张标签
识别方式 ： 全方向识别.定向识别
环境温度 ： 在-40℃-85℃
使用寿命 ： 30年
抗干扰性 ： 采用频道隔离技术，多台设备不相互干扰
安全性能 ： 防水.防雷.满足工业环境要求
通信接口 ： RS232/RS485/RJ45
电 源 ： 9V/12V-3A DC电源
天线极化 ： 垂直
数据速率 ： 最高10M bit/s
外形尺寸 ： 15.5cm*14cm*5.5cm
产品重量 ： 1kg
外壳材料 ： 金属材质
产品颜色 ： 银灰色
安装方式 ： 粘贴或侧挂
4.3定向分析仪
定向定位器是辅助读写器。定向定位器主要分为进出管理模块(CY-SFMJC-201)全程监控定位器(CY-SFQJK-200)，报警定位器(可选)(CY-SFZBJ-重点监区定位器(200)(CY-SFZJQ-101)。每个模块的主要功能是：准确区分进出、监控特殊人员、触发接近关键区域的报警、准确识别和查询关键房间。
产品性能：
工作频率 ： 2.4GHz―2.5GHz ISM 微波段
识别精度 ： 3-5M
识别能力 ： 同时识别 200 张标签
识别方式 ： 全方向识别、定向识别
环境温度 ： 在-40℃-85℃
使用寿命 ： 30年
抗干扰性 ： 采用频道隔离技术，多台设备不相互干扰
安全性能 ： 防水、防雷、防冲击，满足工业环境要求
通信接口 ： RS232/RS485/RJ45
电 源 ： 9V/12V-3A DC电源
天线极化 ： 垂直
数据速率 ： 最高10M bit/s
4.4数据采集器
数据收集器是最基本的支持产品。该产品性能稳定，可以接收、存储、转发、放大接收到的数据信号，并对接收到的数据进行统一管理。数据收集器是协调器使用过程中的支持产品，完全满足大量信息的数据处理。
数据采集器性能稳定，工作可靠，信号传输和放大能力强。其良好的性能、卓越的外观和卓越的性价比在同类产品中广受欢迎。
产品性能：
环境温度 ： 在-20℃-40℃
湿 度 ： 5%RH—95%RH(无凝露)
使用寿命 ： 30年
安全性能 ： 防雷、防冲击，满足工业环境需求
通信接口 ： AD/DC
电 源 ： 220V
数据速率 ： 最高10M bit/s
外形尺寸 ： 26cm*29.5cm*12cm
产品重量 ： 2kg
外壳材料 ： 金属材质
产品颜色 ： 银白色
5结束语
该系统应用后，重点解决了工厂全体员工的管理问题，实现了简单的人员区域定位，为管理人员带来了便利。同时，它可以解决工厂的许多管理问题，严格管理工厂工人，减轻管理者的负担，减少事故，确保工人的安全，避免事故给工厂带来的经济损失，提高工厂的声誉，为工厂带来更大的效益。
